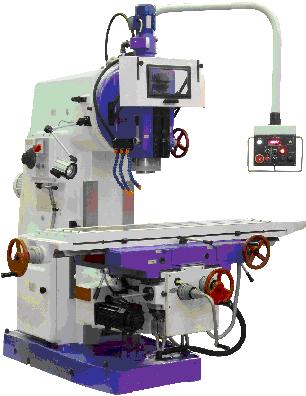

Станок вертикально-фрезерный консольный ВМ127М (аналог станков: 6Р13, 6Т13, FSS450МR) предназначен для выполнения операций фрезерования различных деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. На станке можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки и т.д.
Мощный привод главного движения и плавная регулировка скорости подач обеспечивает оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.
Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.
Полуавтоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.
По отдельному заказу станок может быть оснащен блоком цифровой индикации (БЦИ).
Технические характеристики
Размеры рабочей поверхности стола (ширина х длина), мм | 400 х 1600 |
Число Т-образных пазов | 3 |
Максимальная нагрузка на стол (по центру), кг | 800 |
Наибольшее перемещение стола, мм: | |
- продольное механическое/ручное | 1010/1010 |
- поперечное механическое/ручное | 300(280*)/320 |
- вертикальное механическое/ручное | 400/420 |
Перемещение стола на одно деление лимба (продольное поперечное, вертикальное), мм | 0,05 |
Перемещение стола на один оборот лимба, мм: | |
- продольное | 4 |
- поперечное | 6 |
- вертикальное | 2 |
Точность линейных координатных перемещений стола (при оснащении БЦИ) , мкм: | |
- продольное (координата “Х”) | 50* |
- поперечное ( координата “Y”) | 50* |
- вертикальное (координата “Z”) | 50* |
Конус шпинделя | АТ50 |
Наибольшее перемещение пиноли шпинделя, мм | 80 |
Наибольшее и наименьшее перемещение от торца шпинделя до рабочей | |
поверхности стола при ручном перемещении, мм | 30-500* |
Расстояние от оси шпинделя до вертикальных направляющих станины, мм | 420 |
Угол поворота шпиндельной головки, град. | ±45 |
Количество скоростей шпинделя | 18 |
Пределы бесступенчатой регулировки скорости подач, мм/мин : | |
- продольной рабочая/ускоренная | 25-1250/3000 |
- поперечной рабочая/ускоренная | 25-1250/3000 |
- вертикальной рабочая/ускоренная | 8,3-416,6/1000 |
Мощность электродвигателей, кВт: | |
- главного движения | 11 |
- привода подач | 2,1 |
Мощность электронасоса охлаждающей жидкости, к Вт | 0,12 |
Производительность электронасоса охлаждающей жидкости, л/мин | 22 |
Класс точности станка | Н |
Габариты, мм | 2560х2260х2500 |
Масса, кг | 4200(4250*) |
