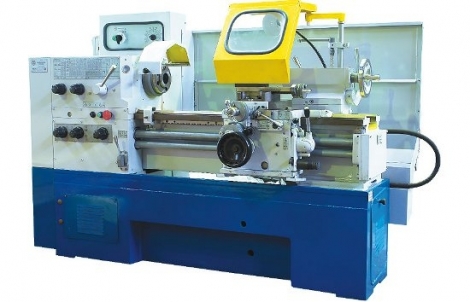

Токарно-винторезный станок класса особо высокой точности SAMAT 400

0 руб


Предназначение

Токарно-винторезный станок повышенной точности SAMAT 400 S/S (является аналогом станка 16Б16А).

Класс точности А (по ГОСТу 8 – 82):

  • шереховатость плоскости Ra1, 25 (для работ с черным металлом);
  • некруглость не больше 1 мкм;
  • ровность граней не больше 2,5 мкм.

Возможно применение в серийном и мелкосерийном производстве на крупных заводах, а также в частных небольших цехах.

Проконсультироваться по стоимости оборудования и его доставке можно у специалистов нашего отдела продаж.

Преимущества модели станка SAMAT 400 S/S:

  • высокая точность обработки – обработка с точностью до микрон, позволяющая избежать шлифования на конечном этапе;
  • многочисленные вариации токарной работы, возможность выполнения любой резьбы (метрической, модульной, дюймовой или питчевой);
  • привод основного движения бесступенчатый 2800 об/мин.;
  • большой диапазон поперечных и продольных подач;
  • ускоренное перемещение суппорта на холостом ходу (за счет быстрого вращения ходового вала);
  • режим микроподач - продольные подачи 0,01 мм.
  • высокая точность обработки - финишная обработка поверхностей, в том числе резьб, без последующей шлифовки.

ехнические характеристики

Модель

SAMAT 400 S/S

Класс точности по ГОСТ 8-82

А

Наибольший диаметр устанавливаемого изделия над станиной, мм

400

Наибольший диаметр устанавливаемого изделия над суппортом, мм

220

Длина устанавливаемого изделия, мм

750

Диаметр отверстия в шпинделе, мм

45

Высота резца в резцедержателе, мм

25

Коническое отверстие в шпинделе

Морзе 6

Коническое отверстие пиноли задней бабки

Морзе 5

Количество скоростей шпинделя

бесступенчато

Пределы частот вращения шпинделя, мин-1

16-2800

Пределы величин оборотных подач, мм/об:

- продольных
- поперечных



0,01*-2,8
0,005-1,4

Пределы шагов нарезаемых резьб:

- метрическая, шаг в мм
- дюймовая, число ниток на 1 дюйм
- модульная, шаг в модулях
- питчевая, шаг в питчах



0,25-14
112-1,5
0,25-14
112-2

Точность геометрической формы поверхности образца, мм:

- постоянство диаметра в поперечном сечении на длине 200
- постоянство диаметра в продольном сечении



0,001
0,003

Шероховатость поверхности после чистовой обработки

Ra 0,63

Прямолинейность торцевой поверхности, мм

0,0025

Мощность электродвигателя главного движения, кВт

5,5

Габаритные размеры станка, не более, мм:

- длина
- ширина
- высота



2270
1110
1505

Масса станка, кг

2100
