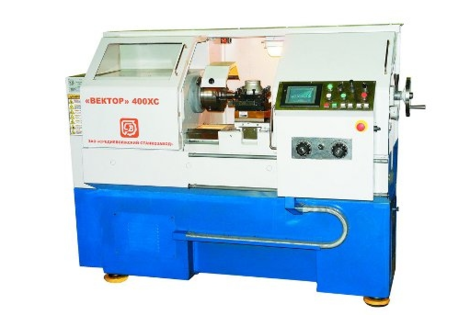

Универсальный токарный станок с минипрограммным управлением Samat 400 «Вектор»

0 руб

Станок "Вектор" предназначен для разнообразных черновых и чистовых работ, нарезания резьб в единичном и мелкосерийном производстве. Сохранив все достоинства универсального, станок позволяет совершать работу по микроциклам: обработка конусов, сфер, резьбонарезание, многопроходной цикл и т.д., не требуя при этом специальных навыков программирования. Обработка возможна как в ручном режиме, так и в режиме обучения, когда запоминаются перемещения инструмента, выполненные оператором в процессе обработки первой детали, и воспроизводятся при обработке последующих деталей в автоматическом режиме.

Преимущества станка "Вектор":

сохраняет простоту управляемости обычного токарного станка;
не требует специальных навыков программирования;
сенсорная панель управления с интуитивно понятным интерфейсом;
возможность составления управляющей программы тремя способами; - при изготовлении первой детали в ручном режиме с использованием функции «обучение» - в режиме ручного ввода кадров программы через терминал систем - на ПК с последующей загрузкой в оперативную систему управления;
возможность работы по микроциклам (наружная обработка, внутренняя обработка, резьбонарезание, обработка конусов, сфер, криволинейных контуров, наличие электронных упоров) в широком диапазоне без механических настроек;
высокая производительность при работе со стандартными микроциклами и в программном режиме;
быстрая переналадка на другую деталь и стабильность на все серии деталей;
гарантия на механическую часть станка (станина, шпиндель, задняя бабка) – 5 лет.

Описание
Комментарии

Технические характеристики	Модель	SAMAT 400
Технические характеристики	Модель	XC	SC	MC	LC
Класс точности по ГОСТ 8-77		П	П	П	П
Наибольший диаметр устанавливаемого изделия над станиной, мм		400	400	400	400
Наибольший диаметр устанавливаемого изделия над суппортом, мм		220	220	220	220
Длина устанавливаемого изделия, мм		500	750	1000	1500
Диаметр отверстия в шпинделе, мм		45	45	45	45
Высота резца в резцедержателе, мм		25	25	25	25
Коническое отверстие в шпинделе		Морзе 6	Морзе 6	Морзе 6	Морзе 6
Коническое отверстие пиноли задней бабки		Морзе 5	Морзе 5	Морзе 5	Морзе 5
Количество скоростей шпинделя		бесступенчато	бесступенчато	бесступенчато	бесступенчато
Пределы частот вращения шпинделя, мин^-1		25-2500	25-2500	25-2500	25-2500
Наибольший крутящий момент на шпинделе, Нм		400	400	400	400
Пределы величин оборотных подач, мм/об:
- продольные		0,01-10	0,01-10	0,01-10	0,01-10
- поперечные		0,005-5	0,005-5	0,005-5	0,005-5
Скорость быстрых ходов в автоматическом/ручном режиме, мм/мин:
продольные		7000/6000	7000/6000	7000/6000	7000/6000
поперечные		3500/3000	3500/3000	3500/3000	3500/3000
Дискретность перемещений в ручном режиме, мм:
- продольных		0,01	0,01	0,01	0,01
- поперечных		0,005	0,005	0,005	0,005
Пределы шагов нарезаемых резьб:
- метрическая, шаг в мм		0,25-56	0,25-56	0,25-56	0,25-56
дюймовая, число ниток на 1 дюйм		28-1	28-1	28-1	28-1
Мощность электродвигателя главного движения, кВт		5,5/7,5*	5,5/7,5*	5,5/7,5*	5,5/7,5*
Габаритные размеры станка, не более, мм:
- длина, мм		2600	2600	2600	2600
- ширина, мм		1220	1220	1220	1220
- высота, мм		1595	1595	1595	1595
Масса станка, кг		1950	1950	1950	1950

Стандартная комплектация:

система оперативного управления на базе программируемого контроллера;
4-х позиционный резцедержатель с ручным управлением;
патрон токарный 3-х кулачковый самоцентрирующий диаметр 200мм;
центр вращающийся Морзе 5;
центры упорные Морзы 4 и 5;
комплект инструмента для обслуживания станка.

Дополнительная комплектация:

возможная настройка на конкретную номентклатуру деталей;
подвижный и неподвижный люнеты;
автоматическая 4-х позиционная револьверная головка Pragati;
быстросменный резцедержатель;
патрон сверлильный;
патрон токарный 3-х/4-х кулачковый диаметром 160/200/250мм BIZON-BIAL.

Все поставляемое нами оборудование проходит обязательный контроль качества. Оно тестируется, а перед отправкой проверяется надежность его упаковки. В процессе установки и дальнейшей эксплуатации продукции Вы можете обратиться в наш сервисный центр. Квалифицированные специалисты проведут полный цикл пусконаладочных работ для токарных станков и всех остальных видов оснащения. Кроме того, Вы сможете получить консультации по правилам технической эксплуатации оборудования. Доставка оборудования до клиента производится бесплатно.
